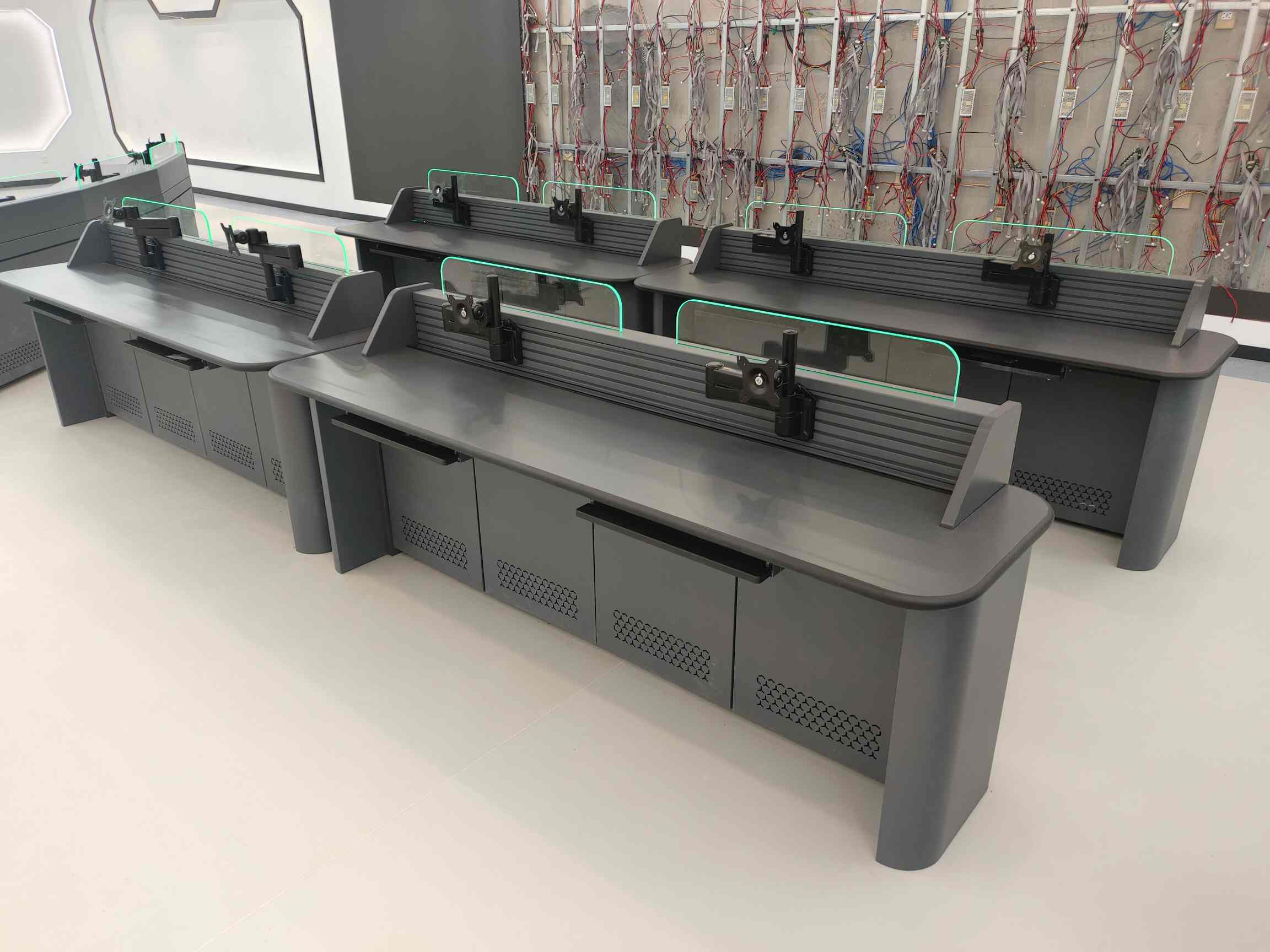

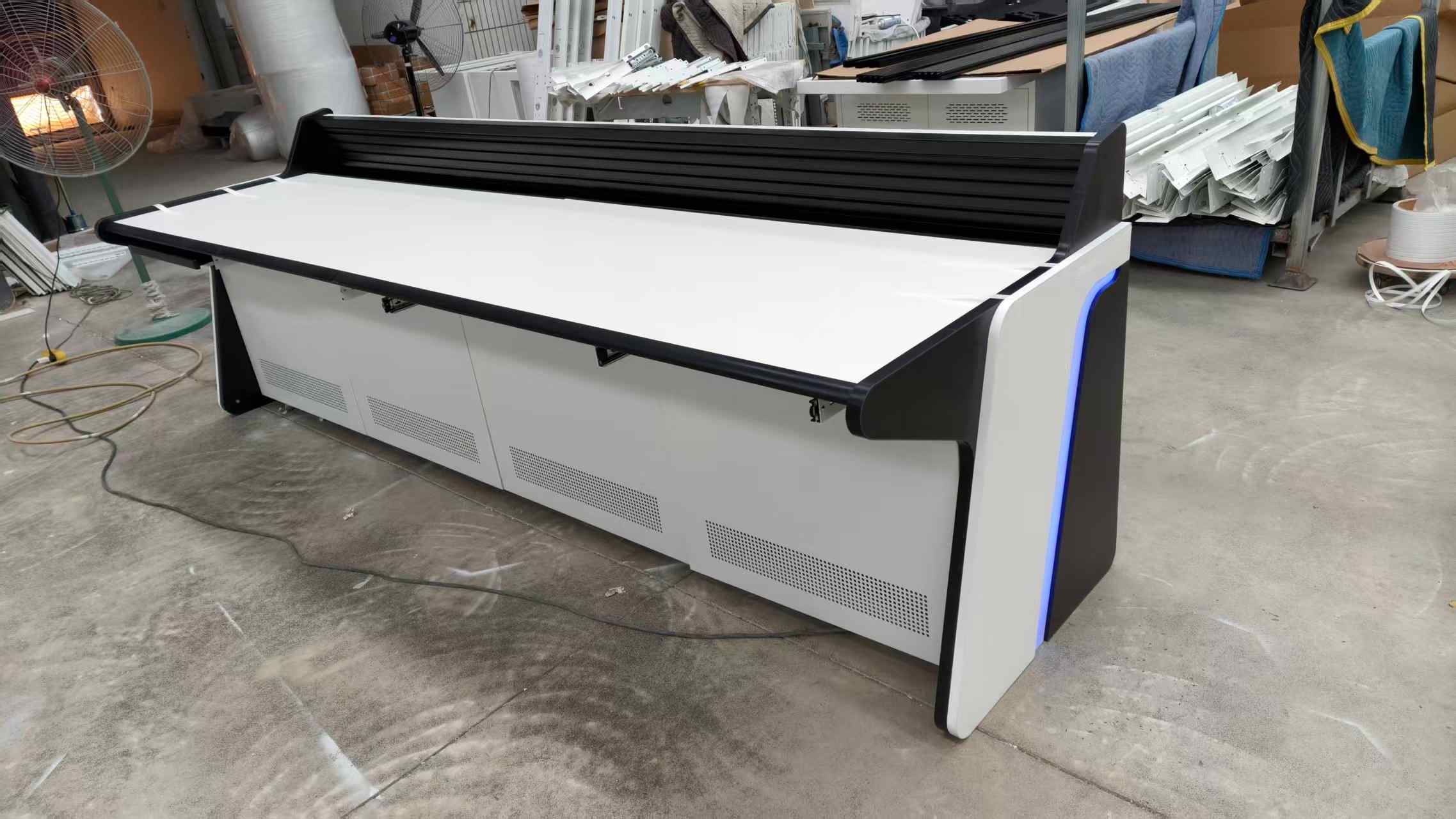

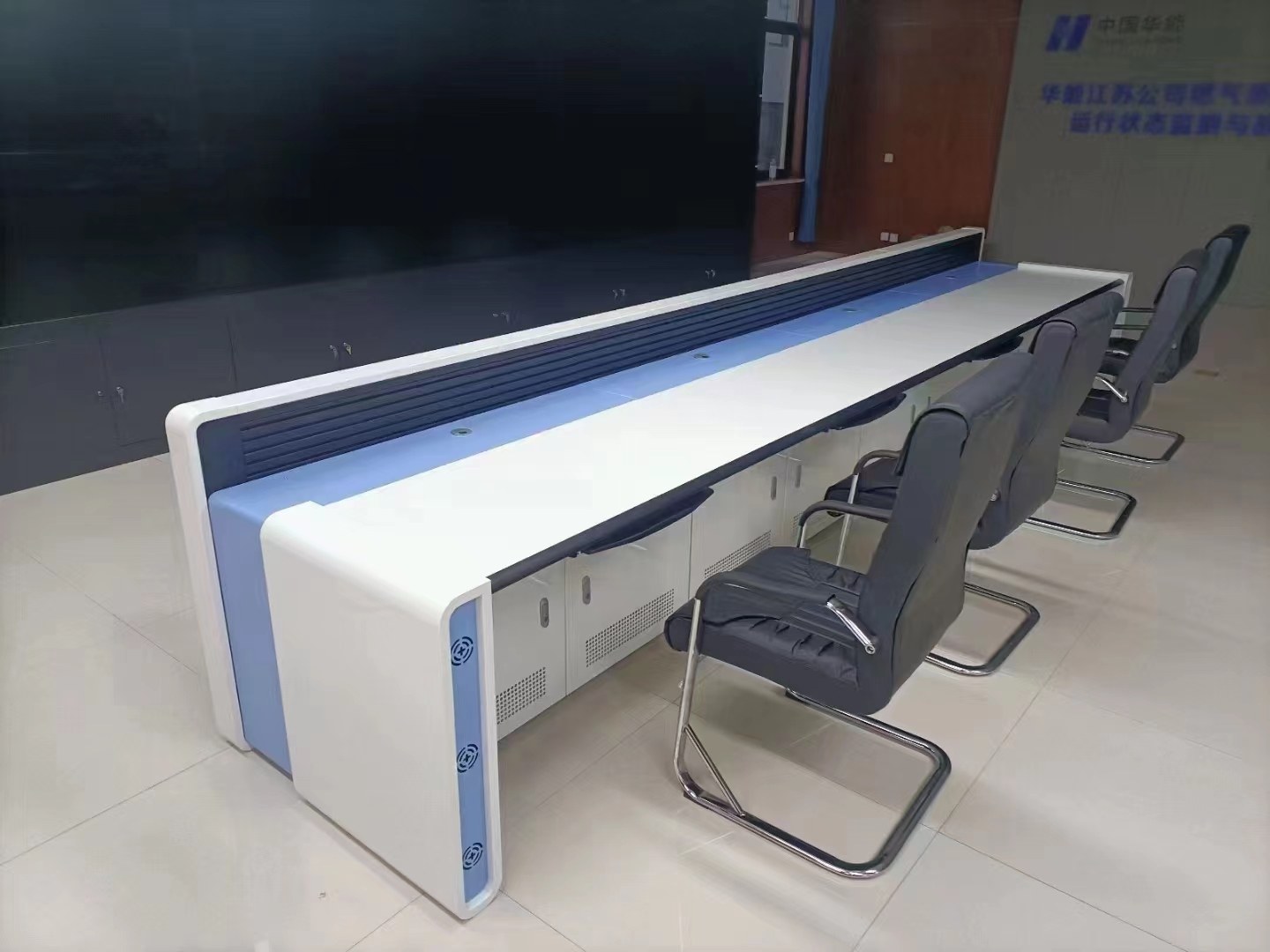

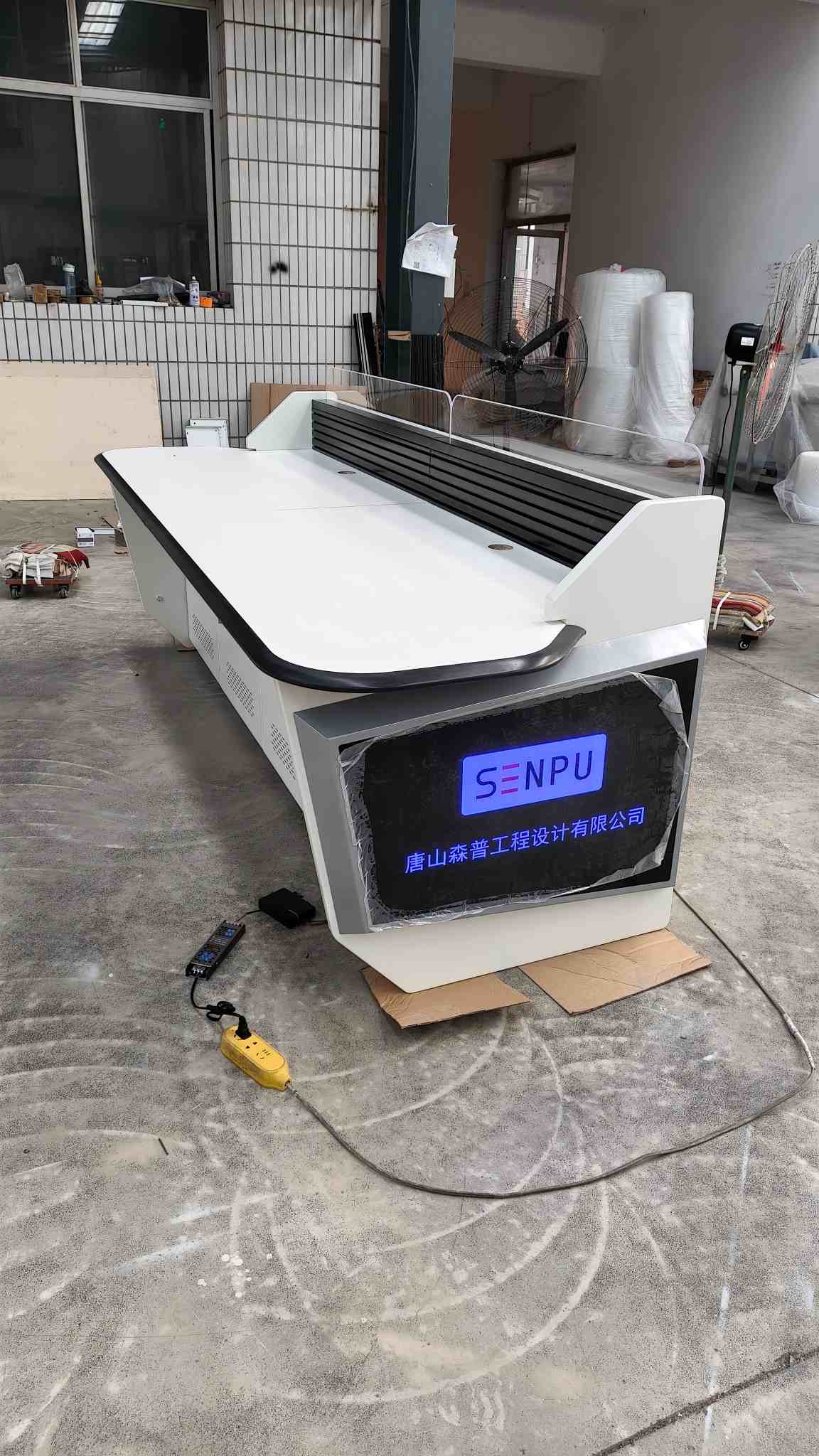

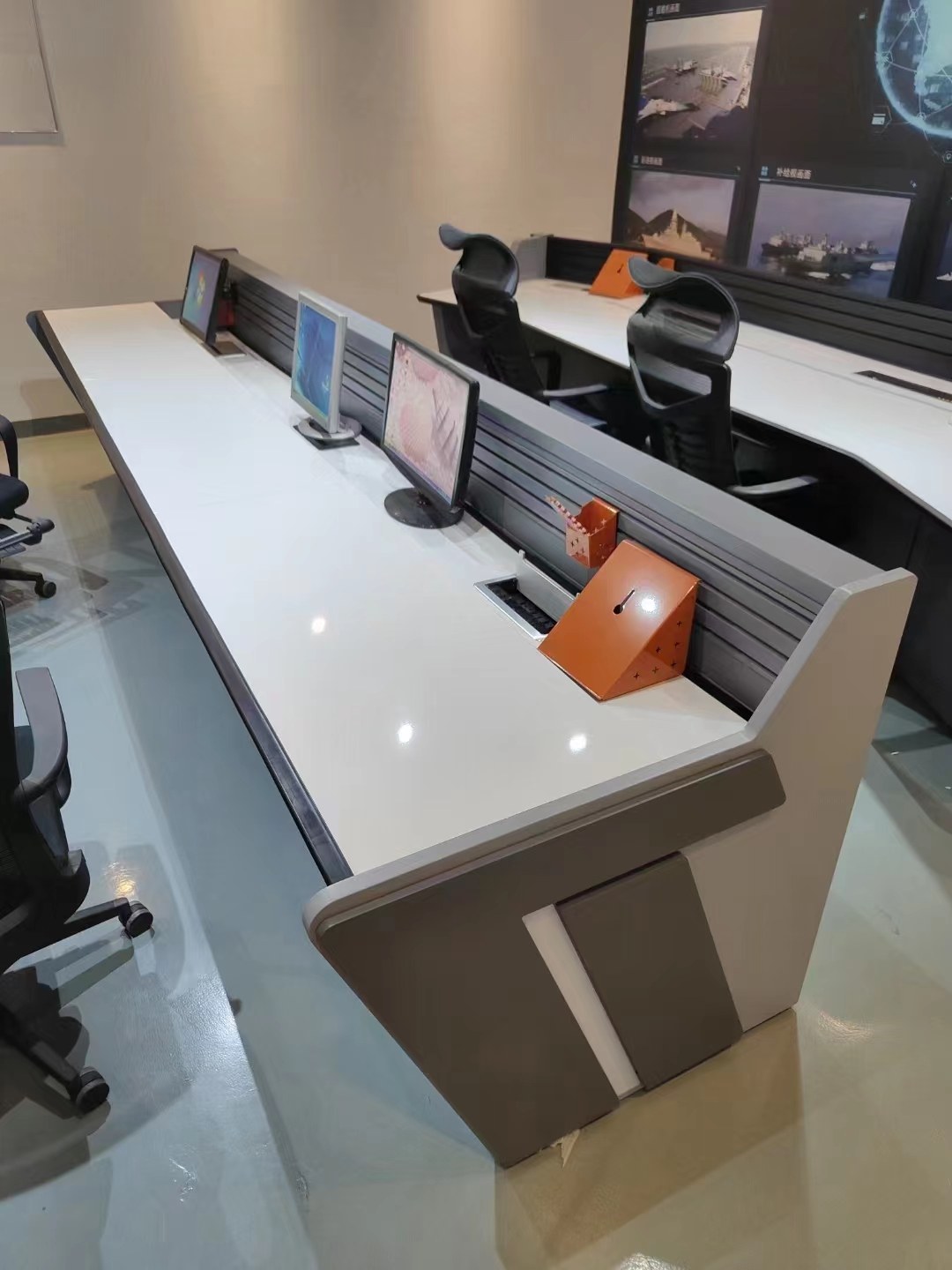

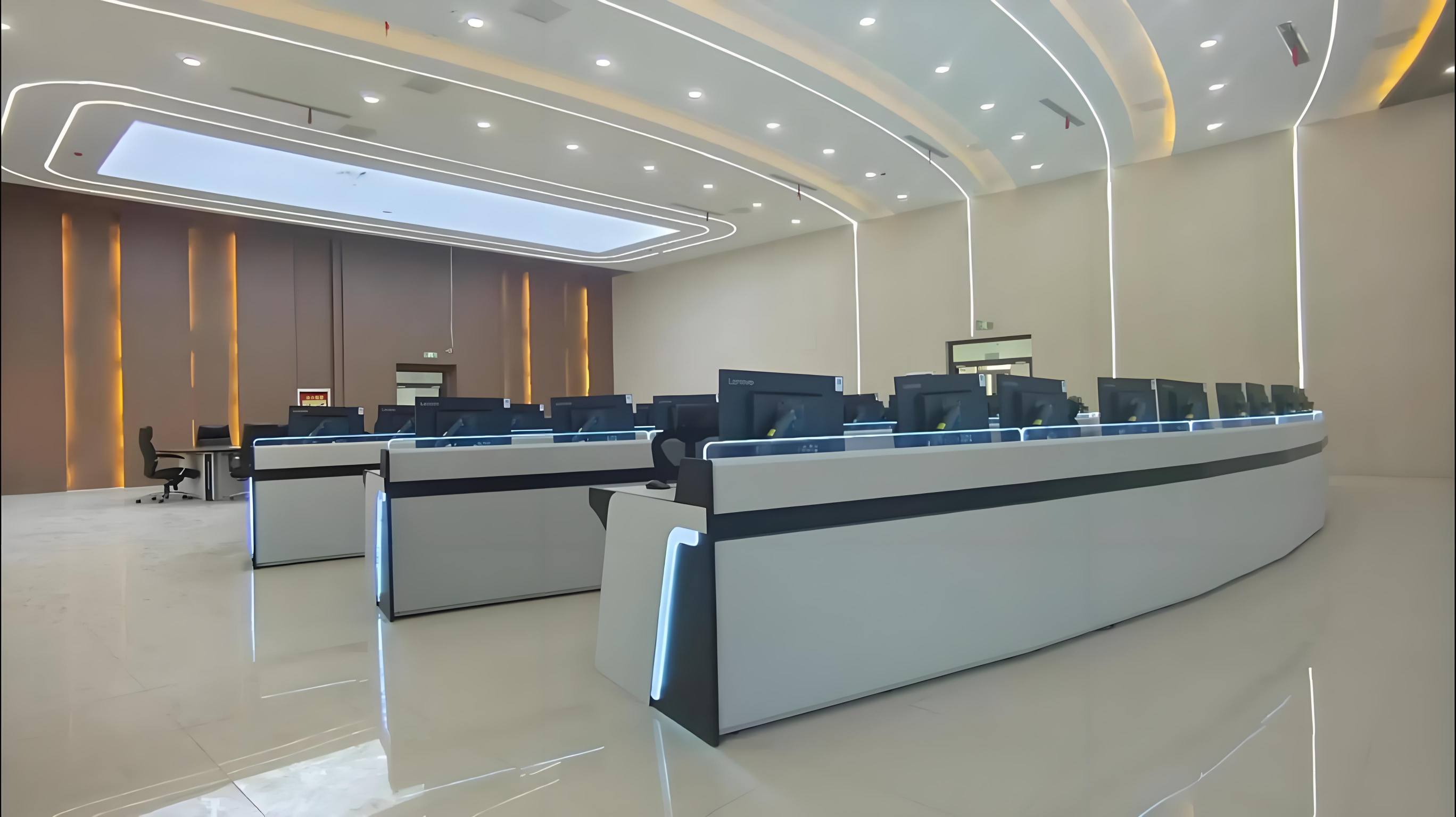

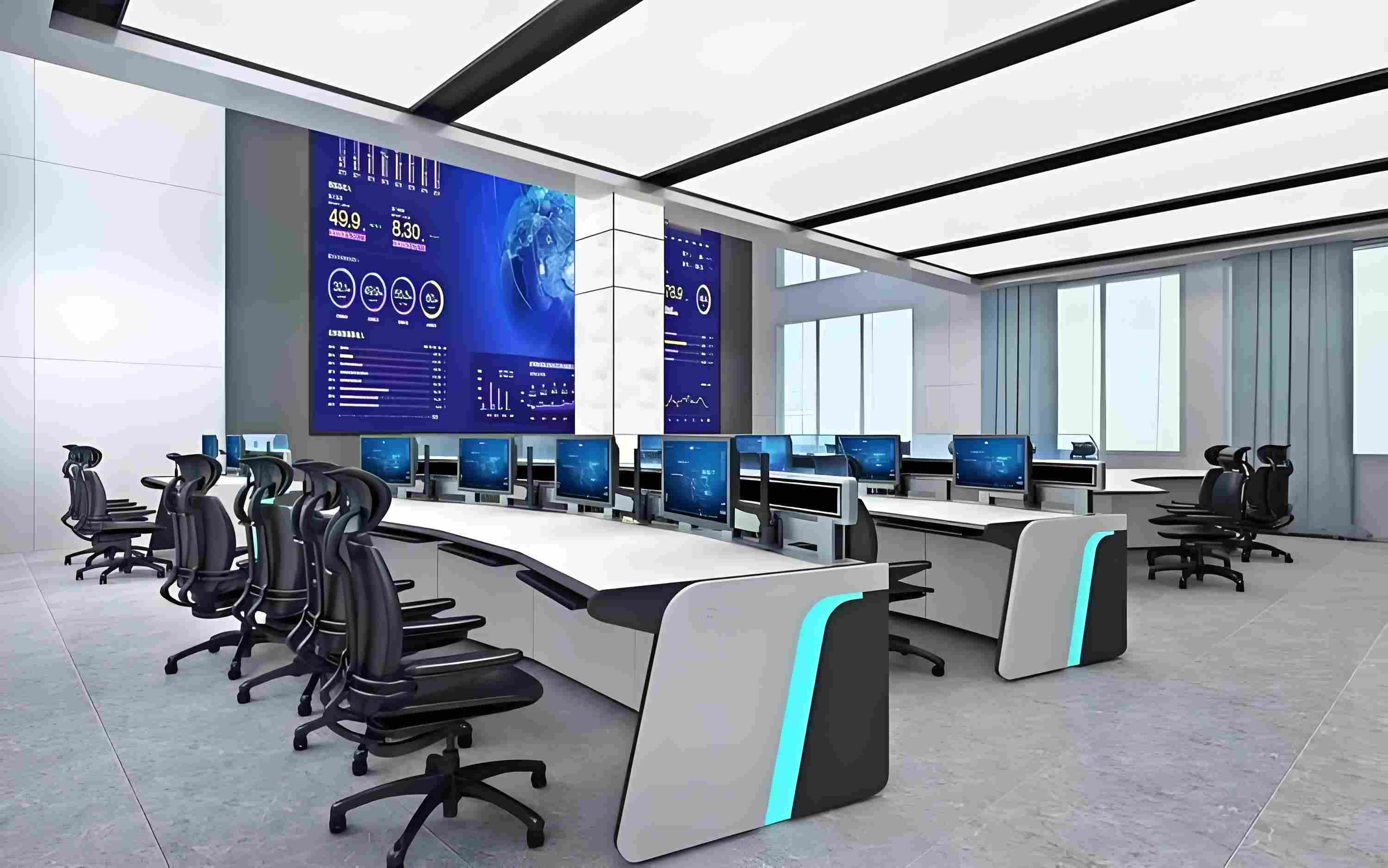

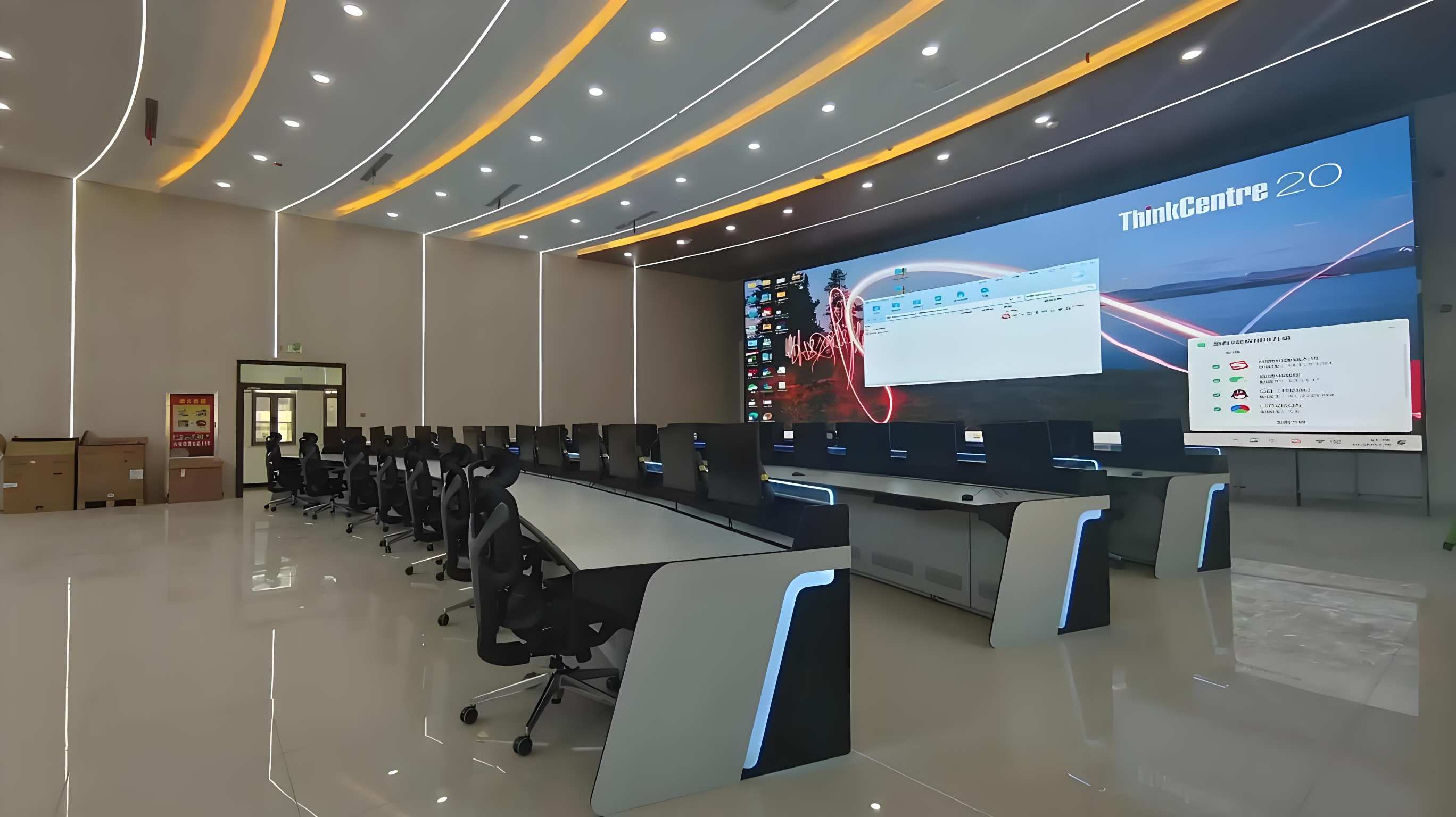

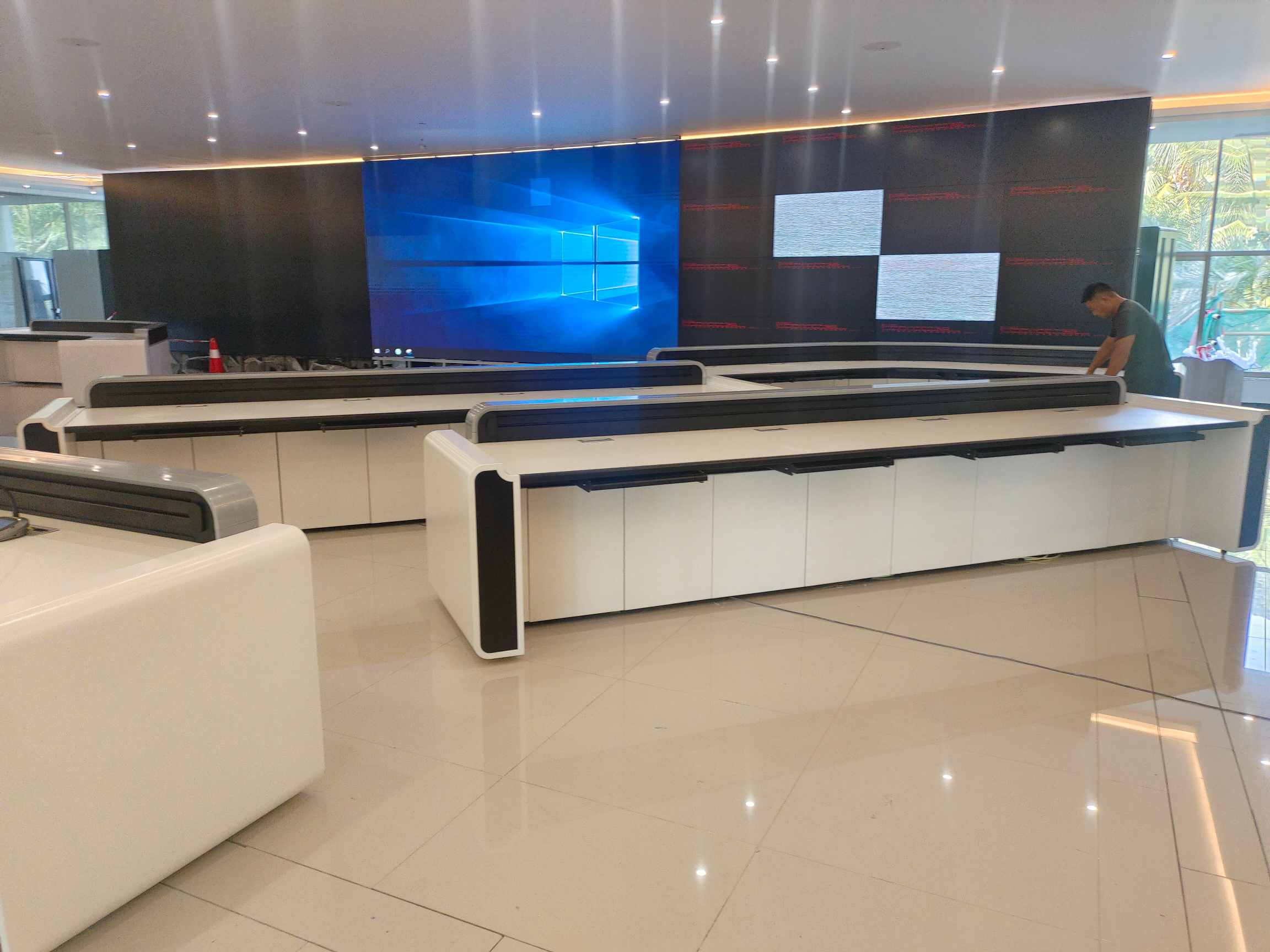

Console de répartition de l'énergie

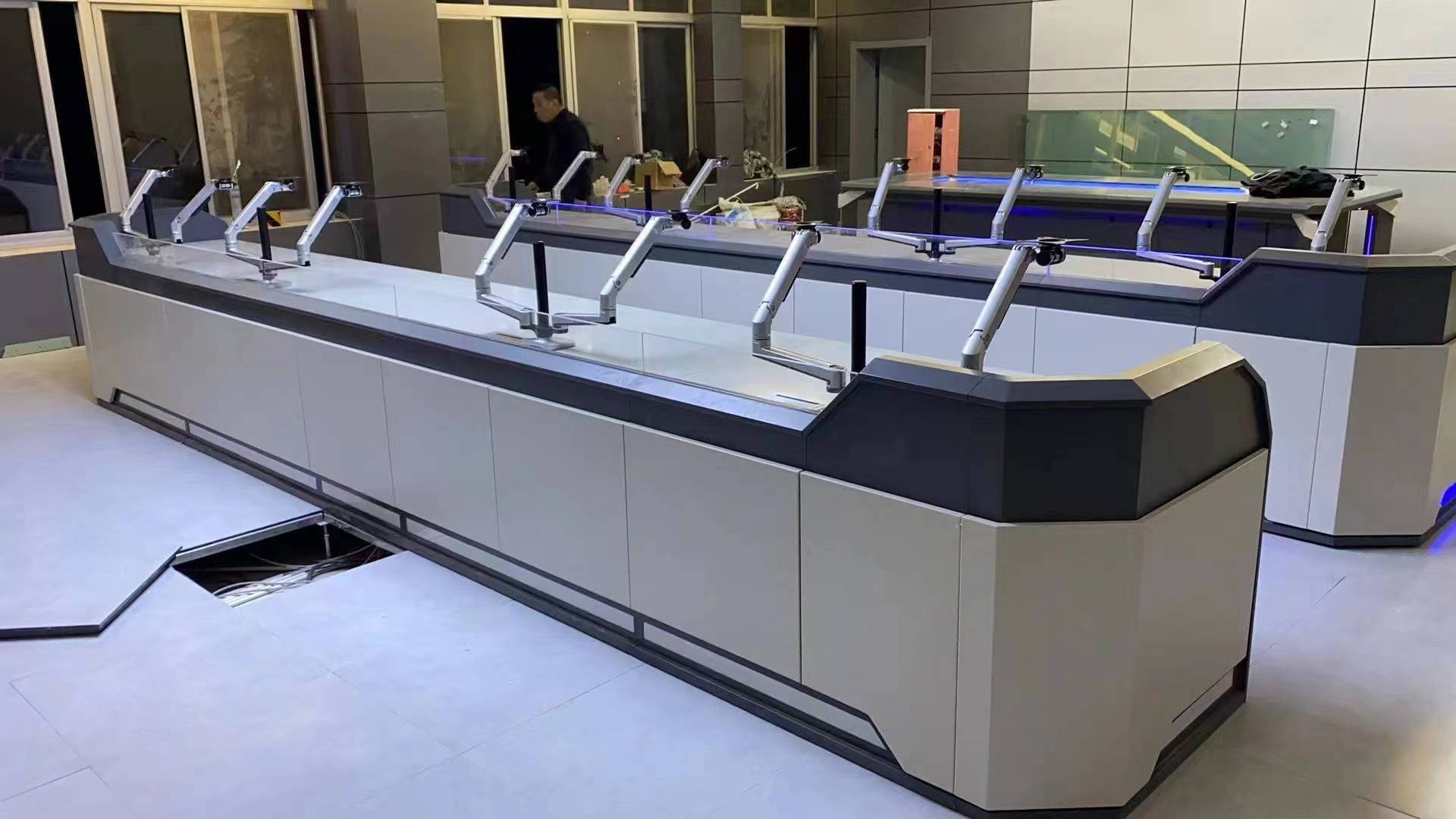

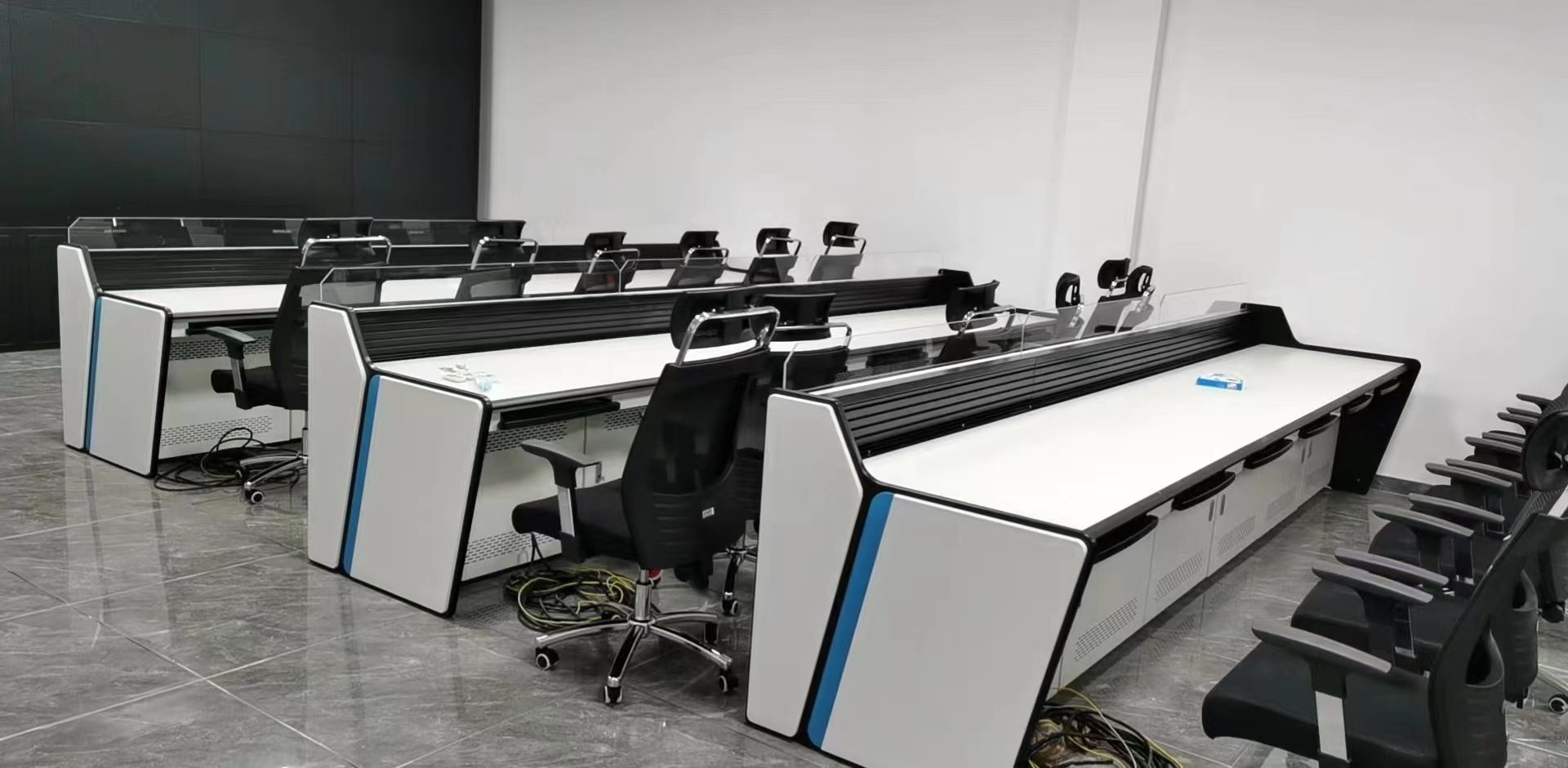

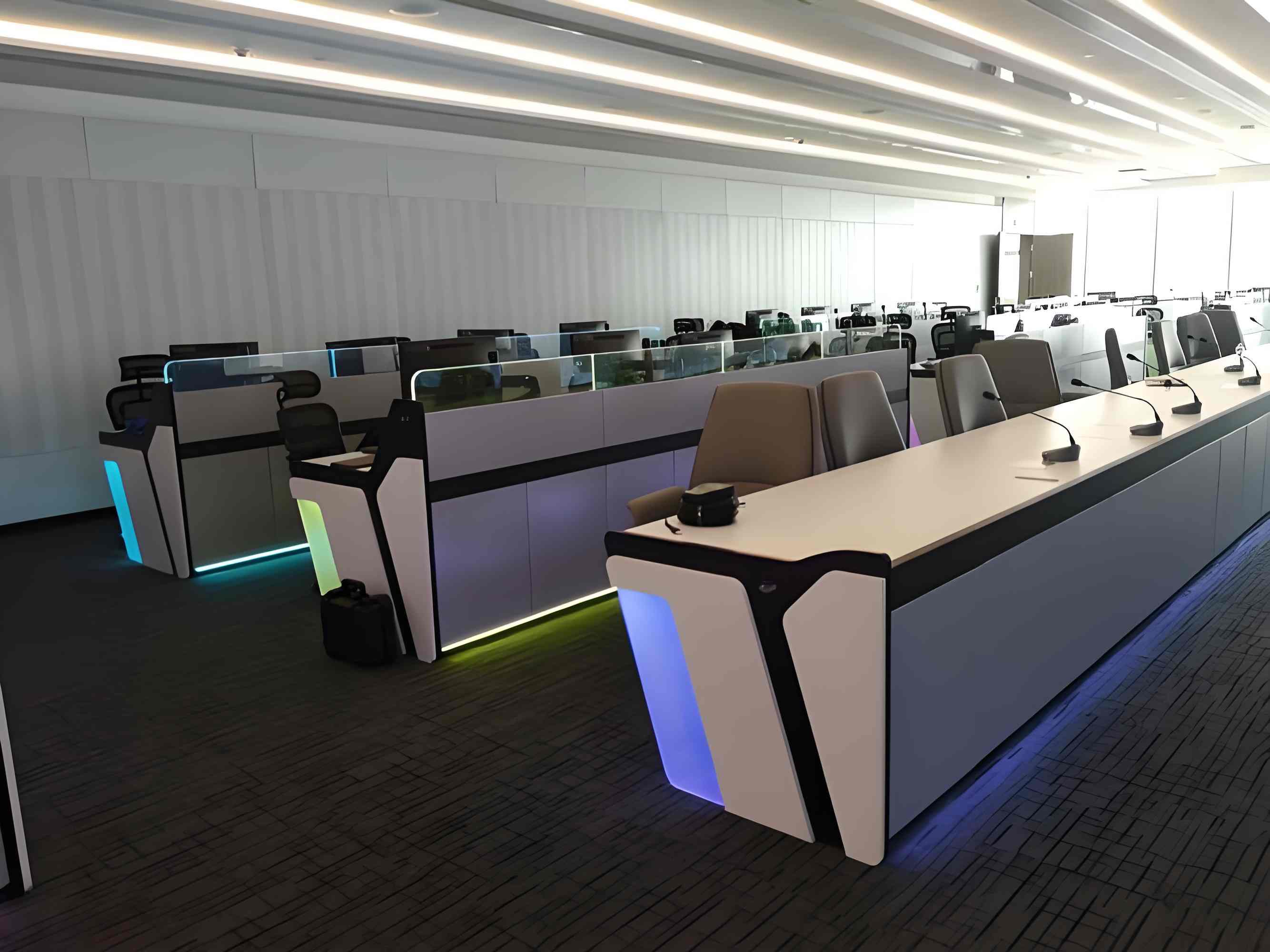

Console de répartition de l'énergie de Chine TEMERY, également appelée station de travail de contrôle du réseau ou bureau de surveillance de l'énergie, est un terminal d'interaction homme-machine dédié aux environnements de contrôle de l'énergie. Contrairement aux bureaux ordinaires, il est strictement conforme aux normes de sécurité de l'industrie électrique, aux exigences CEM et aux spécifications de fonctionnement 24 heures sur 24, largement utilisé dans les centres de répartition provinciaux/municipaux, les salles de surveillance de la distribution, les centrales thermiques/hydroélectriques et les salles de contrôle des nouvelles énergies éoliennes et solaires.

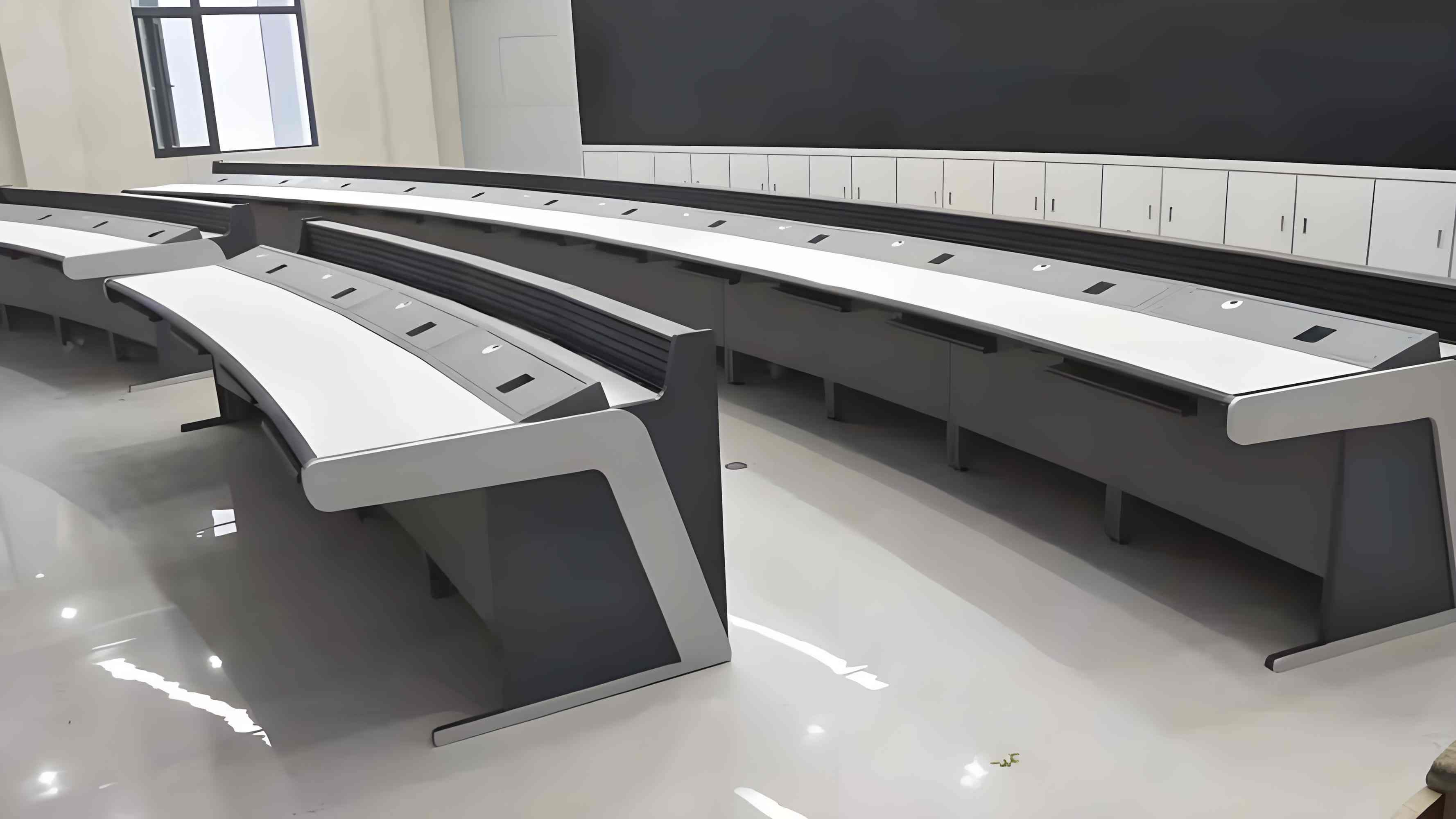

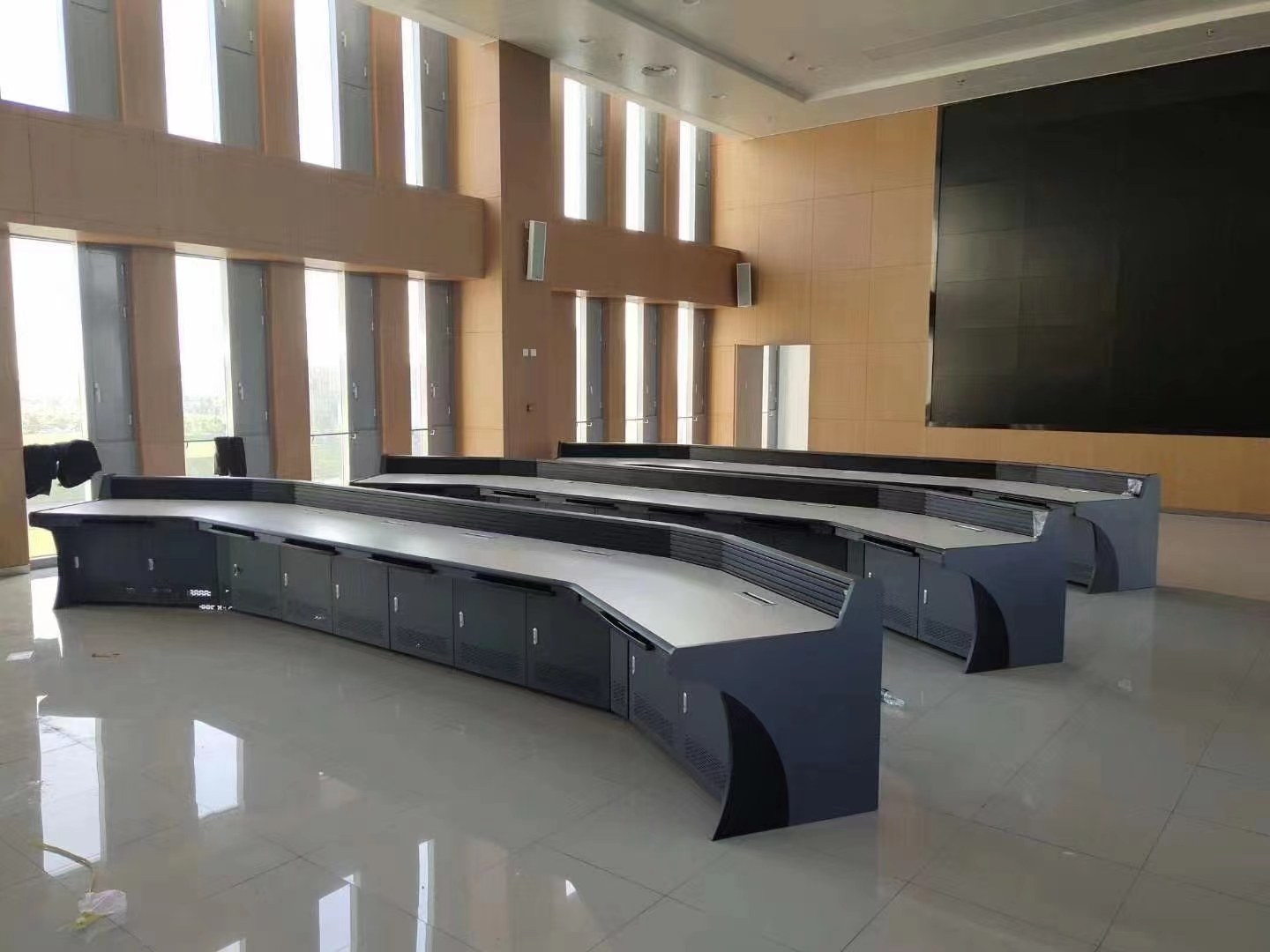

Il adopte une structure assemblée modulaire prenant en charge des conceptions d'aménagement de hall en ligne droite, en forme d'arc, en forme de U et autres. Chaque position de travail peut être configurée indépendamment avec un système de support multi-moniteurs, une gestion des câbles cachée, une cabine de stockage d'équipement et une protection de mise à la terre. Il permet une configuration personnalisée en fonction de l'échelle du projet et des exigences opérationnelles de répartition.

1. Cadre principal

Le cadre de la console de répartition de puissance est fabriqué à partir de tôle d'acier laminée à froid SPCC de haute qualité avec une épaisseur allant de 1,5 mm à 2,0 mm. L'ensemble du cadre est soumis à un traitement de décapage acide, de phosphatation, de dégraissage et de pulvérisation électrostatique à haute température pour garantir la résistance à la rouille, à la corrosion, à l'humidité et à la déformation. Toutes les positions de soudage sont polies en douceur, sans arêtes vives.

La version haut de gamme adopte une structure de poutre en alliage d'aluminium industriel 6063-T5, offrant une stabilité globale plus élevée, un poids plus léger et des performances de charge plus élevées. Le cadre rigide peut supporter de lourdes charges multi-écrans à long terme sans secousses ni déformations, s'adaptant pleinement aux travaux de surveillance industrielle ininterrompue à long terme.

2. Plan de travail antistatique

Le plan de travail adopte un stratifié antistatique compact HPL importé, un matériau spécial pour les équipements électriques et de contrôle des salles informatiques. La résistivité de surface est contrôlée de manière stable entre 10⁶Ω et 10⁹Ω, libérant efficacement l'électricité statique générée par le fonctionnement à long terme des équipements électroniques et protégeant les hôtes de contrôle industriel de précision, en répartissant les équipements de communication et les terminaux de surveillance.

Le plan de travail est ignifuge, résistant aux hautes températures, aux rayures et aux chocs. La qualité résistante à l'usure répond aux exigences de fonctionnement à long terme du clavier et de la souris à haute fréquence, sans décoloration, sans pelage et sans fissure après des années d'utilisation.

3. Système de câblage d'isolation de courant fort et faible

Il est équipé de doubles structures de goulottes indépendantes pour courant fort et courant faible. Une plaque d'isolation métallique est disposée au milieu du produit pour séparer complètement les lignes électriques et les lignes de signal, évitant ainsi la diaphonie électromagnétique, le scintillement de l'écran, le retard du signal et la perte de paquets de données causés par les interférences de courant.

Des trous de fil indépendants, des rainures de fil et des canaux de câblage inférieurs sont réservés pour chaque station. Tout le câblage est caché et soigné, ce qui facilite la maintenance ultérieure des équipements, le remplacement des lignes et la mise à niveau du système. L'ensemble de la console de répartition de l'énergie est équipé de bornes de mise à la terre standard pour assurer une protection équipotentielle sûre, répondant aux normes d'acceptation de sécurité de l'industrie électrique.

4. Système de support de montage multi-écran

La partie arrière de celui-ci est équipée d'un support de montage de moniteur épaissi intégré capable de transporter 2 à 6 moniteurs par station. Le support adopte une structure en acier renforcé avec une forte capacité de charge, des angles haut-bas et gauche-droite réglables et une disposition flexible de l'écran.

Le support convient à l'affichage des diagrammes du réseau électrique, des courbes de données de répartition, de l'état de fonctionnement des équipements, des vidéos de surveillance en temps réel et des exigences d'affichage synchrone multi-systèmes. Le support reste stable sans trembler pendant un fonctionnement à long terme, garantissant des images de surveillance claires et stables.

5. Conception humanisée ergonomique

Le plan de travail adopte une conception ergonomique micro-inclinée pour optimiser l'angle de vision de l'opérateur et réduire la fatigue oculaire. Il est équipé d'un plateau de clavier rétractable caché et d'un rail coulissant lisse, économisant de l'espace et assurant un bureau soigné.

La console de répartition électrique offre une fonction électrique réglable en hauteur en option permettant un travail alterné en position assise et debout, améliorant ainsi efficacement le confort de service de longue durée des répartiteurs. La conception globale du chanfrein en arc évite les blessures par collision, répondant pleinement aux normes de sécurité et de conception humanisée des salles de contrôle industrielles.

6. Structure d'extension modulaire

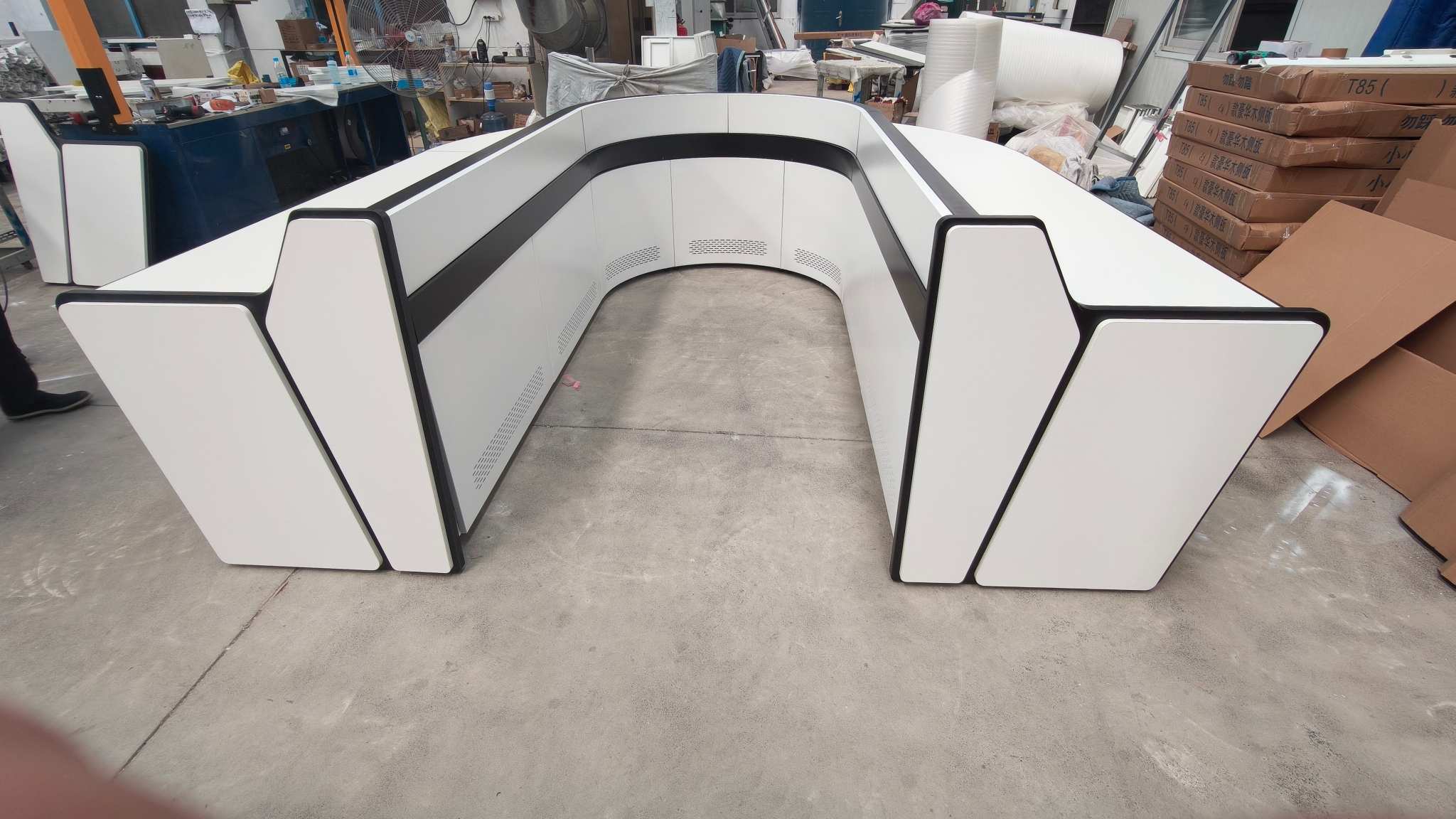

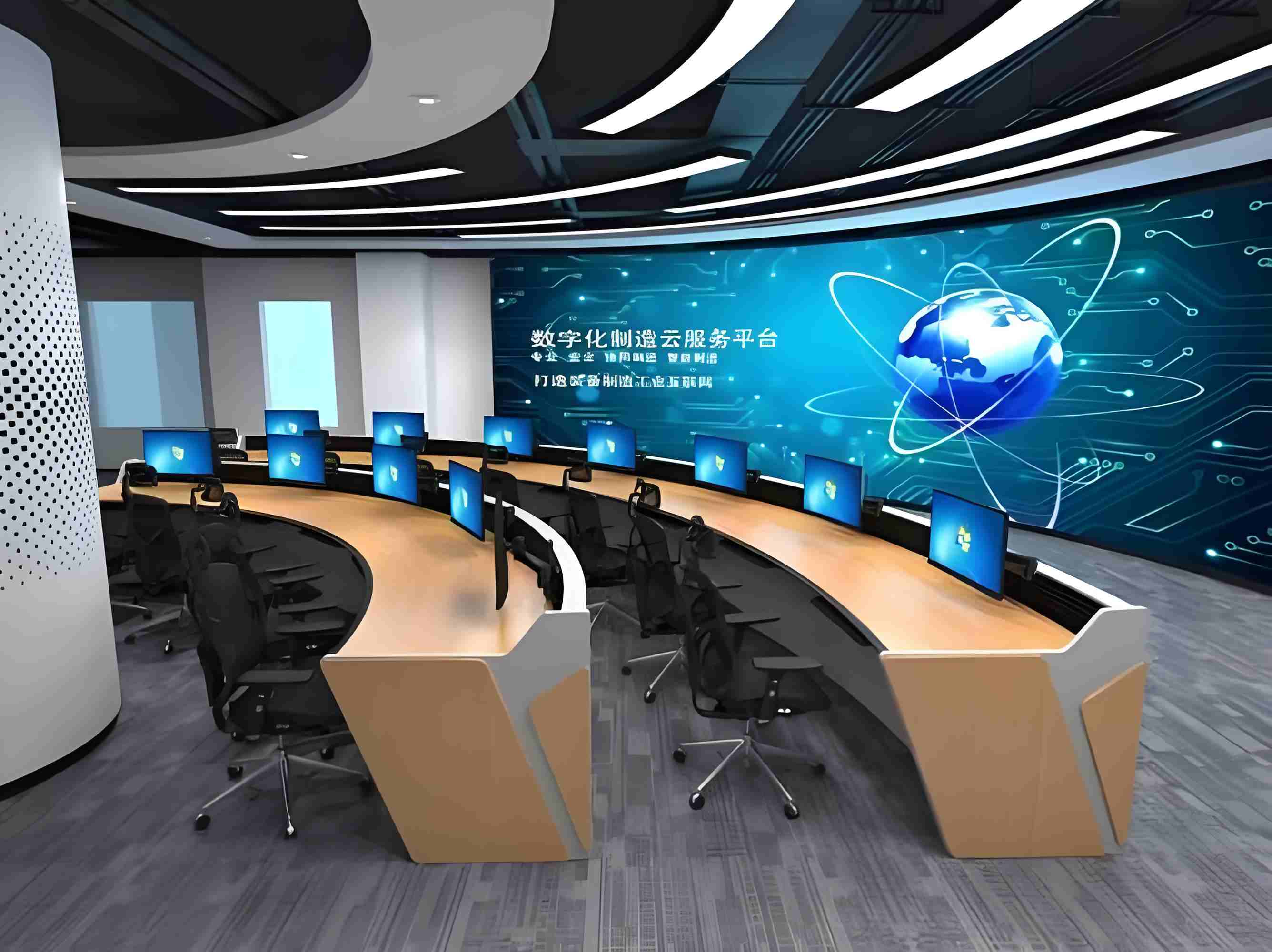

Le produit adopte une production standardisée entièrement modulaire prenant en charge l'épissage illimité de stations simples ou multiples. Selon la taille de la salle de contrôle, la console de répartition de puissance peut être combinée en type linéaire, type arc, type U et autres configurations globales.

La structure modulaire permet l'ajout, la réduction et le remplacement gratuits de modules fonctionnels, facilitant ainsi la reconstruction ultérieure du hall, l'extension de la capacité et la mise à niveau des équipements. Il convient aux salles de contrôle des petits réseaux de distribution, aux salles de contrôle centrales des centrales électriques de taille moyenne et aux grands halls de répartition des réseaux provinciaux.

Avantages du produit

Il est personnalisé pour les scénarios de surveillance à haute intensité 24h/24 et 7j/7 de l'industrie électrique. La console de répartition de puissance présente des avantages exceptionnels en matière d'interférences anti-électromagnétiques, d'élimination statique, de protection de sécurité, de stabilité structurelle et de durabilité à long terme.

Comparé aux pupitres de surveillance ordinaires, il est plus professionnel, plus sûr et plus adaptable aux environnements électromagnétiques de puissance complexes.

Tous les matériaux sont ignifuges, respectueux de l'environnement et durables, répondant aux normes internationales de sécurité industrielle et aux exigences d'inspection de l'industrie électrique. Le produit est le poste de travail de contrôle préféré des entreprises de réseaux électriques, des centrales électriques, des nouveaux projets énergétiques et des sociétés EPC d'ingénierie électrique.

Champ d'application

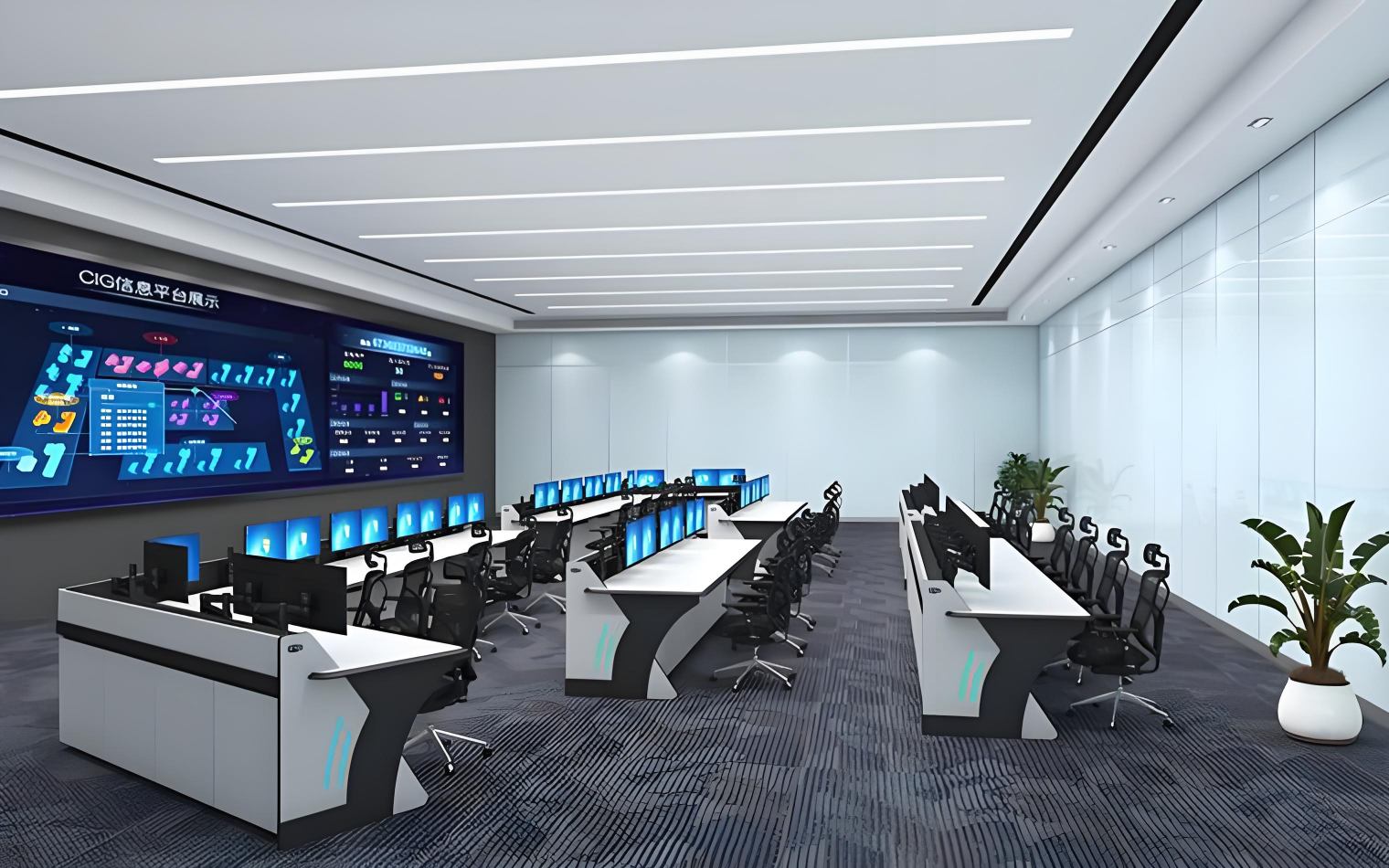

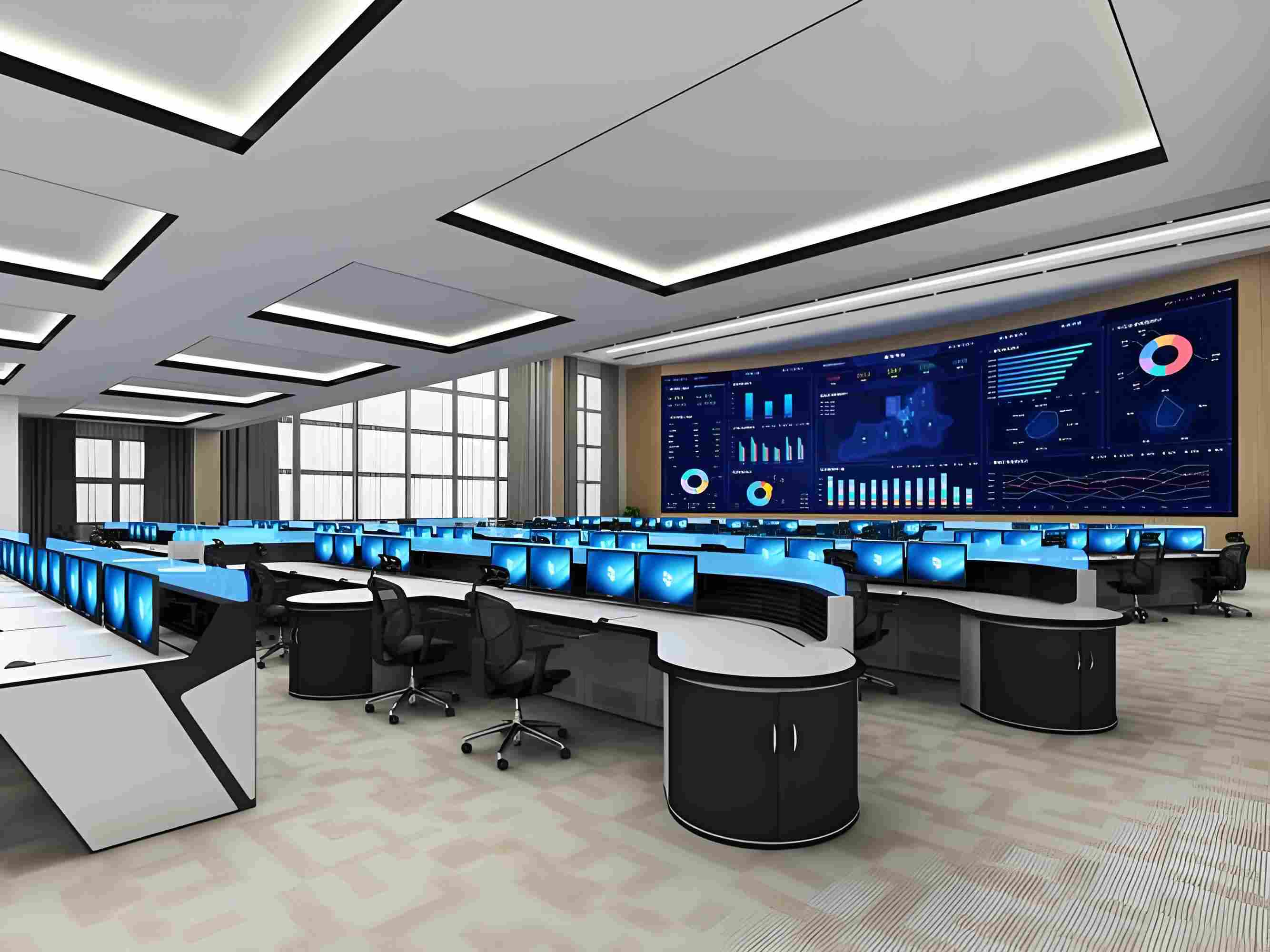

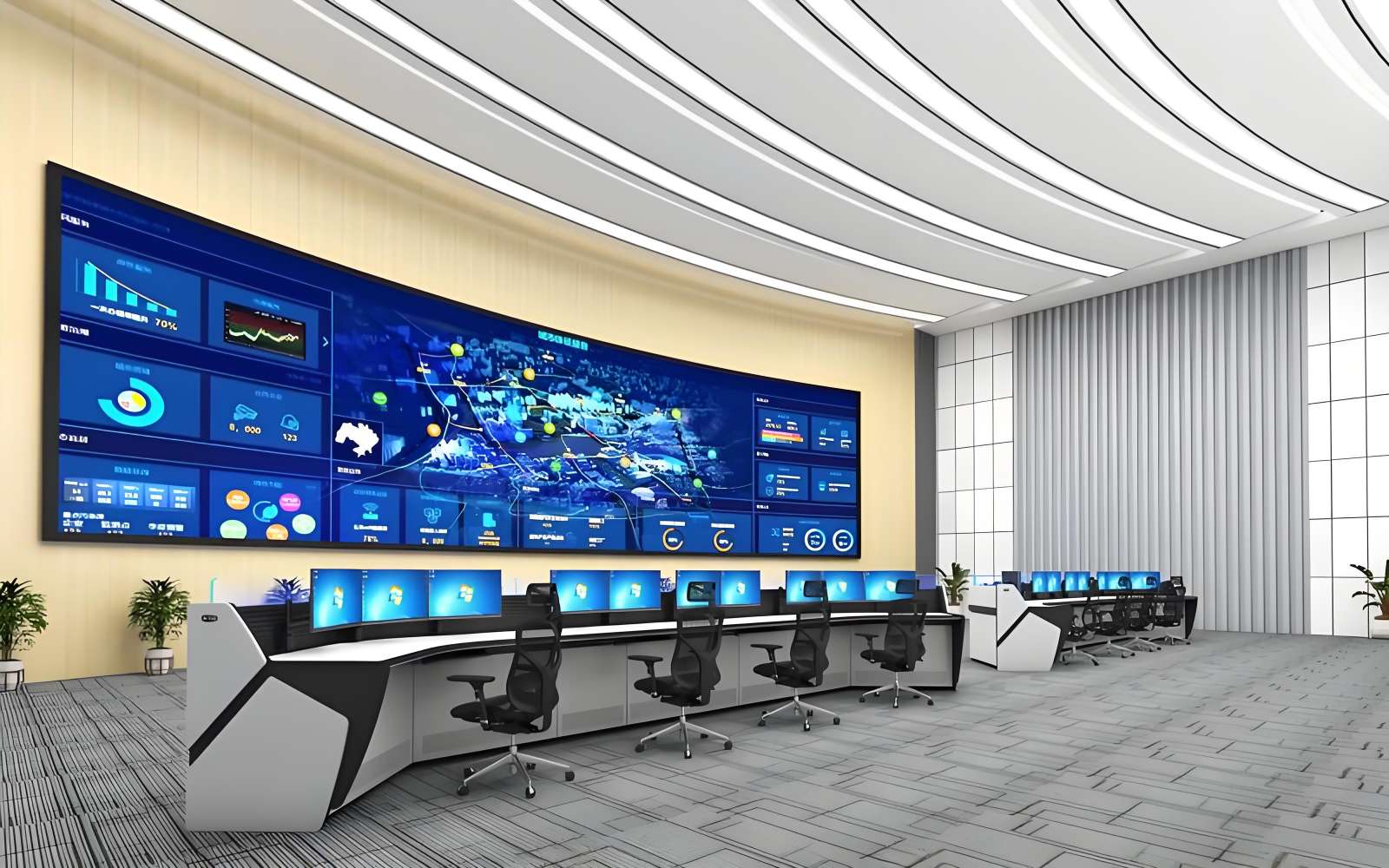

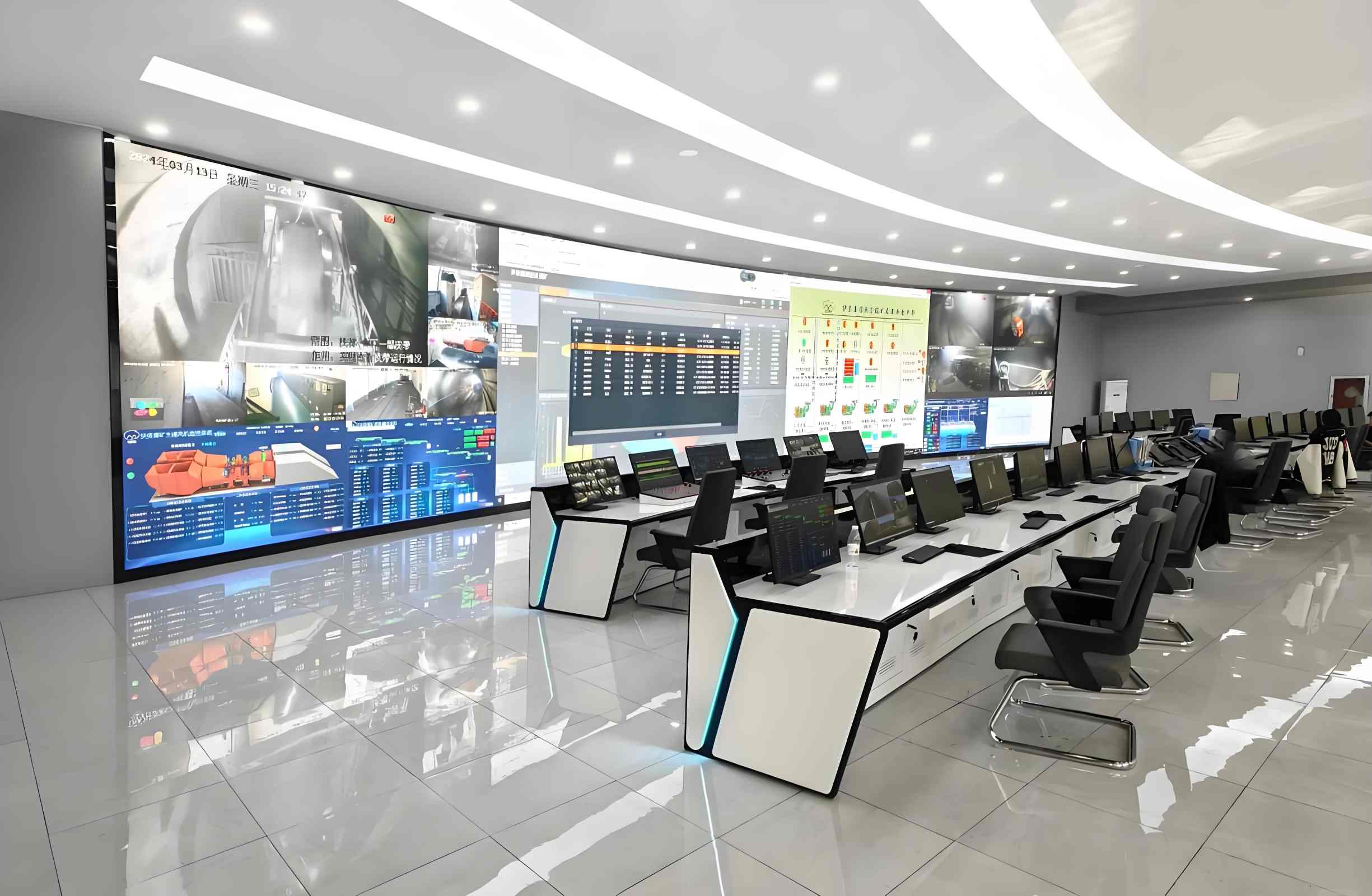

La console de répartition de l'énergie s'applique aux centres de répartition du réseau électrique, aux salles de contrôle des bureaux municipaux d'énergie, aux centres de surveillance du réseau de distribution, aux salles de contrôle centrales des centrales thermiques, aux salles de surveillance des centrales hydroélectriques, aux centres de contrôle de l'énergie éolienne et solaire, aux salles de surveillance des stations de stockage d'énergie, aux salles de contrôle centralisées des sous-stations et aux centres de planification des communications électriques.

Paramètres techniques

1. Matériau du cadre : acier laminé à froid SPCC de 1,5 à 2,0 mm / alliage d'aluminium 6063-T5
2. Matériau du plan de travail : Stratifié compact HPL antistatique en option ou panneau ignifuge antistatique
3. Résistivité de surface : 10⁶–10⁹Ω
4. Résistance de mise à la terre : ≤1Ω
5. Capacité de charge statique : ≥100kg/㎡
6. Mode de fonctionnement : hauteur fixe/électrique réglable en option
7. Conception de câblage : goulotte indépendante d'isolation de courant fort et faible
8. Durée de vie : Plus de 15 ans dans des conditions normales de travail
